协议网关

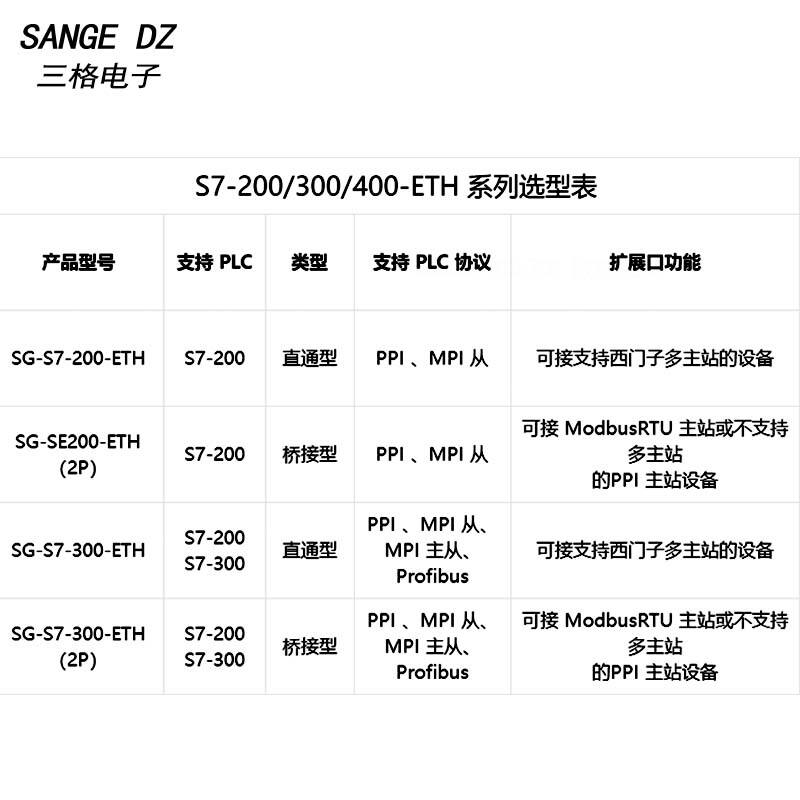

订货号：SG-S7-200-ETH 、SG-S7-200-ETH(2P)、 SG-S7-300-ETH、SG-S7-300-ETH(2P)

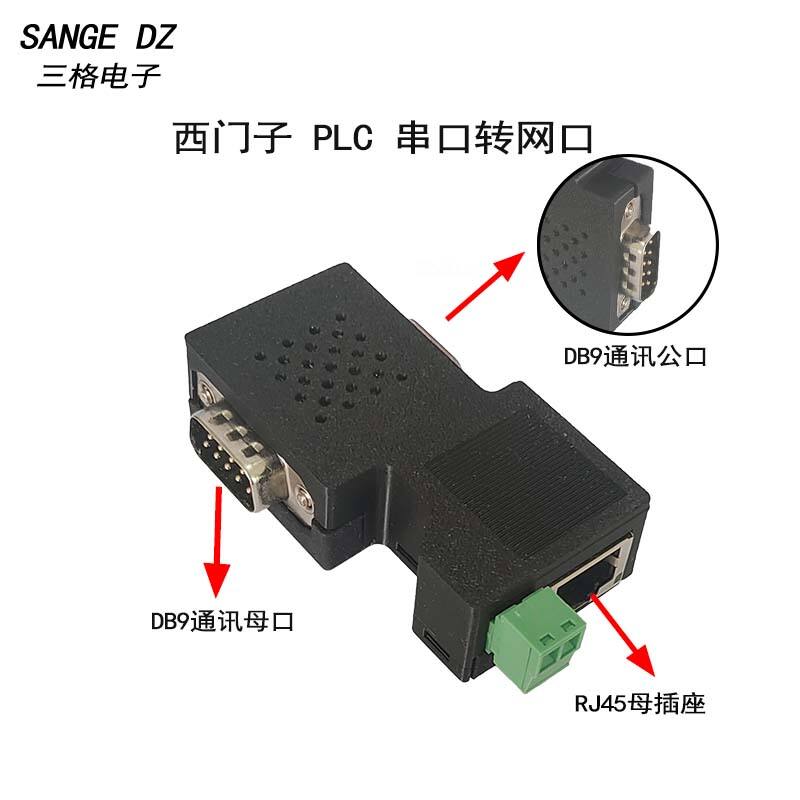

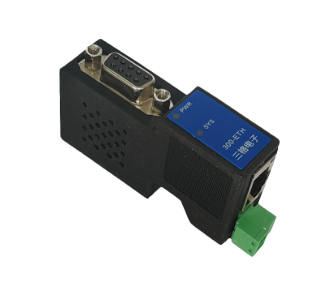

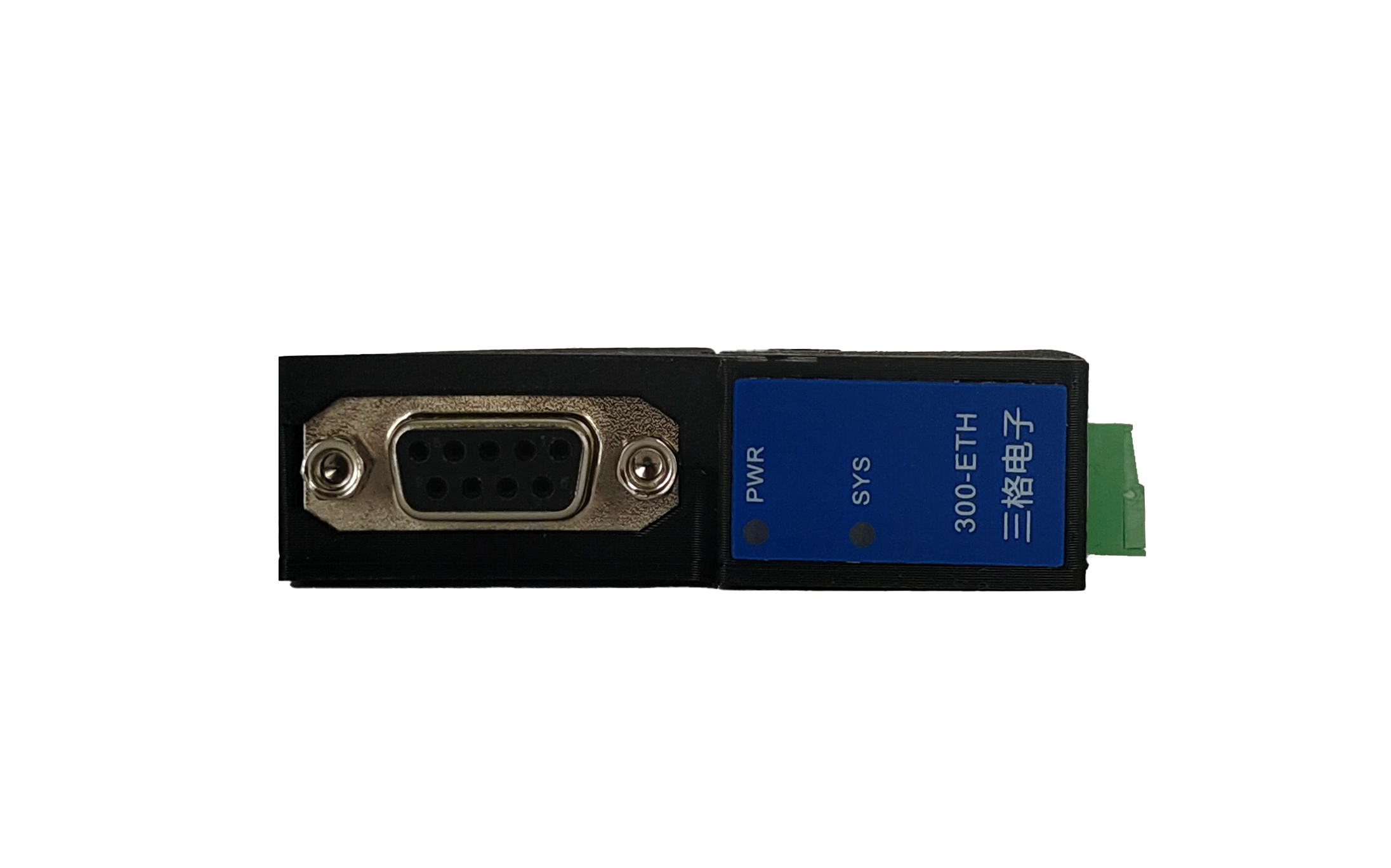

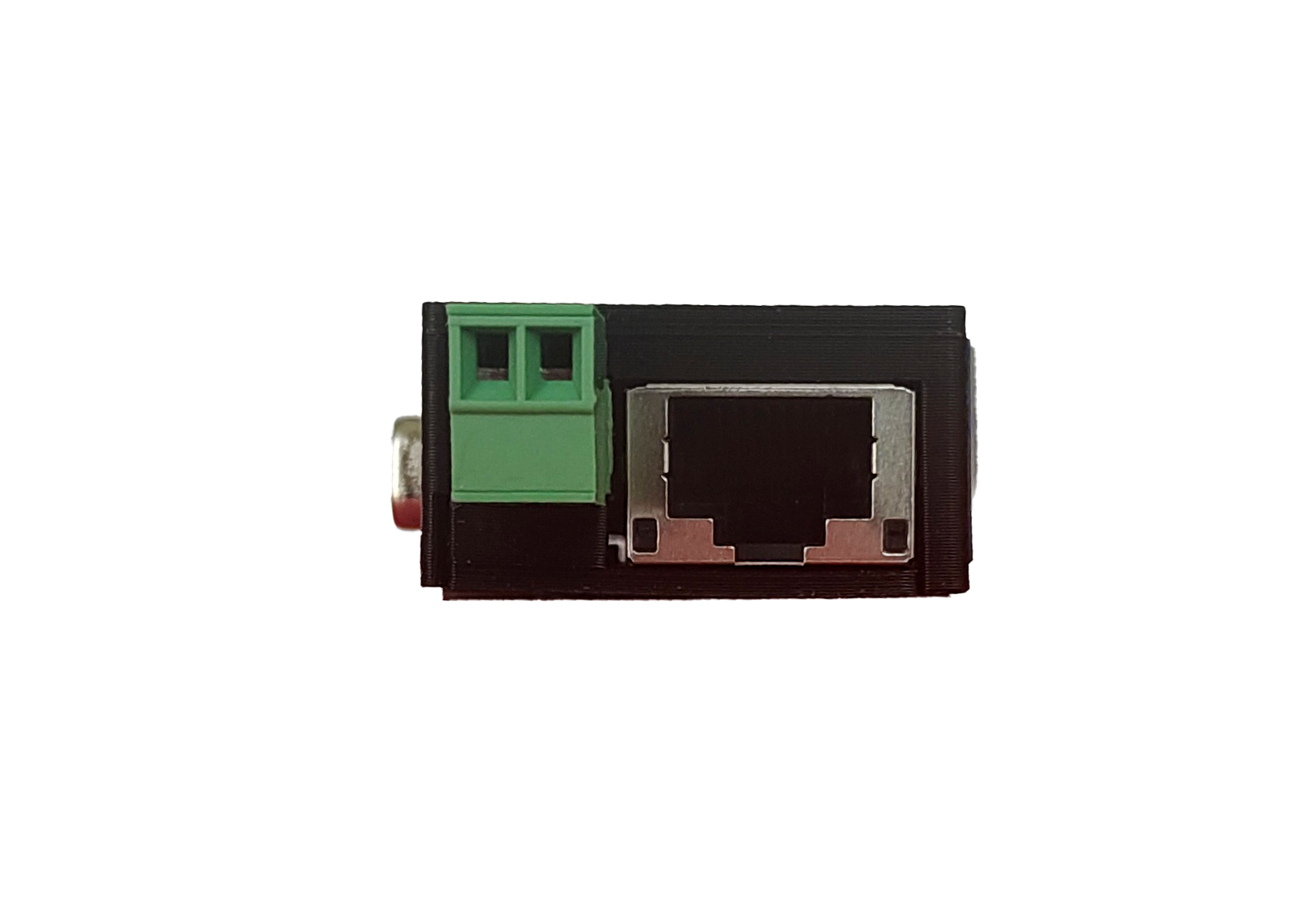

西门子PLC串口转网口模块

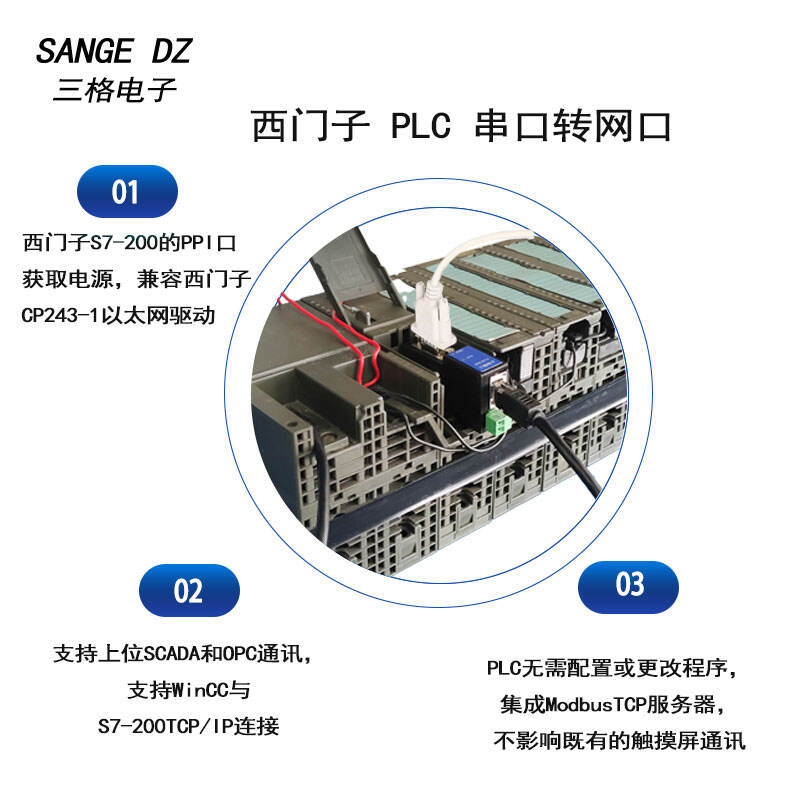

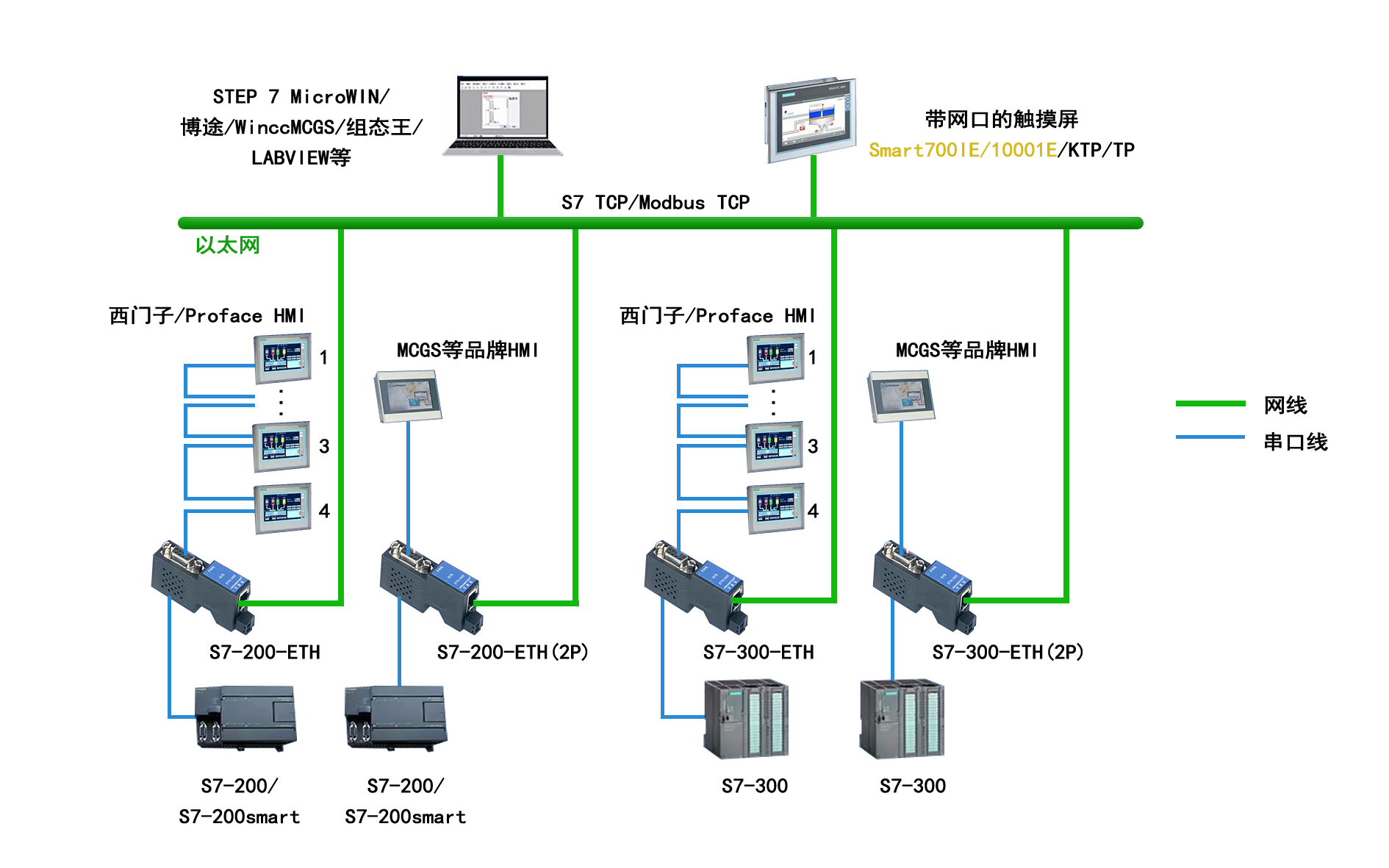

本系列产品用来给西门子S7-200/300 PLC串口扩展出网口来，扩展出来的网口支持西门子S7 TCP协议和ModbusTCP协议，可用来上下载程序及采集PLC内部数据。桥接型模块的485口还支持桥接PPI协议及Modbus RTU从站功能。

说明书下载

详情下载认证视频相关产品

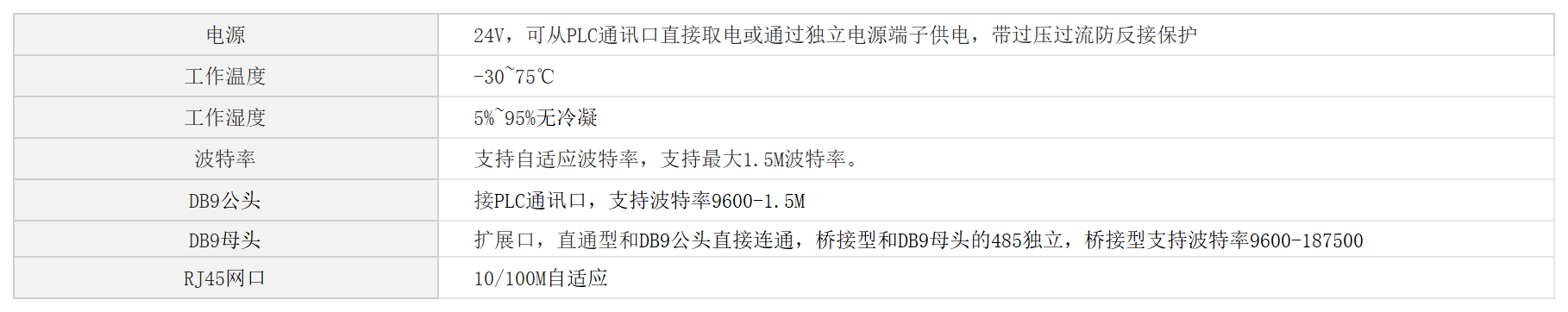

技术信息

/images/admin/upload/20250224/49ebe9af08b85ea5593182390bd883de.png

安全及保护

/images/admin/upload/20250224/ad457774e46395b1db6ec7560f668b13.png

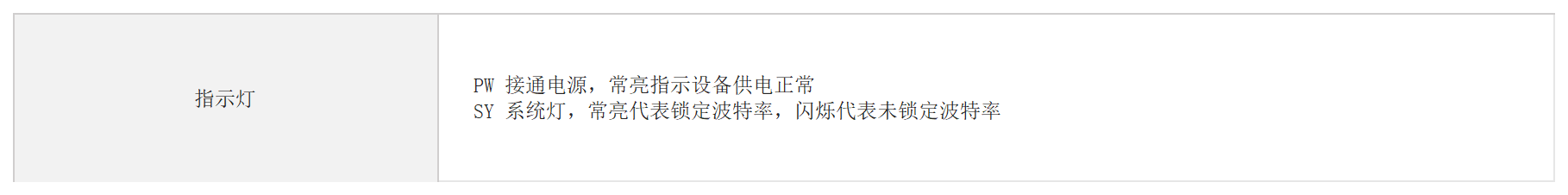

接线参数

/images/admin/upload/20250224/d085a9ce9d93a6232e0fc431232fa0f5.png

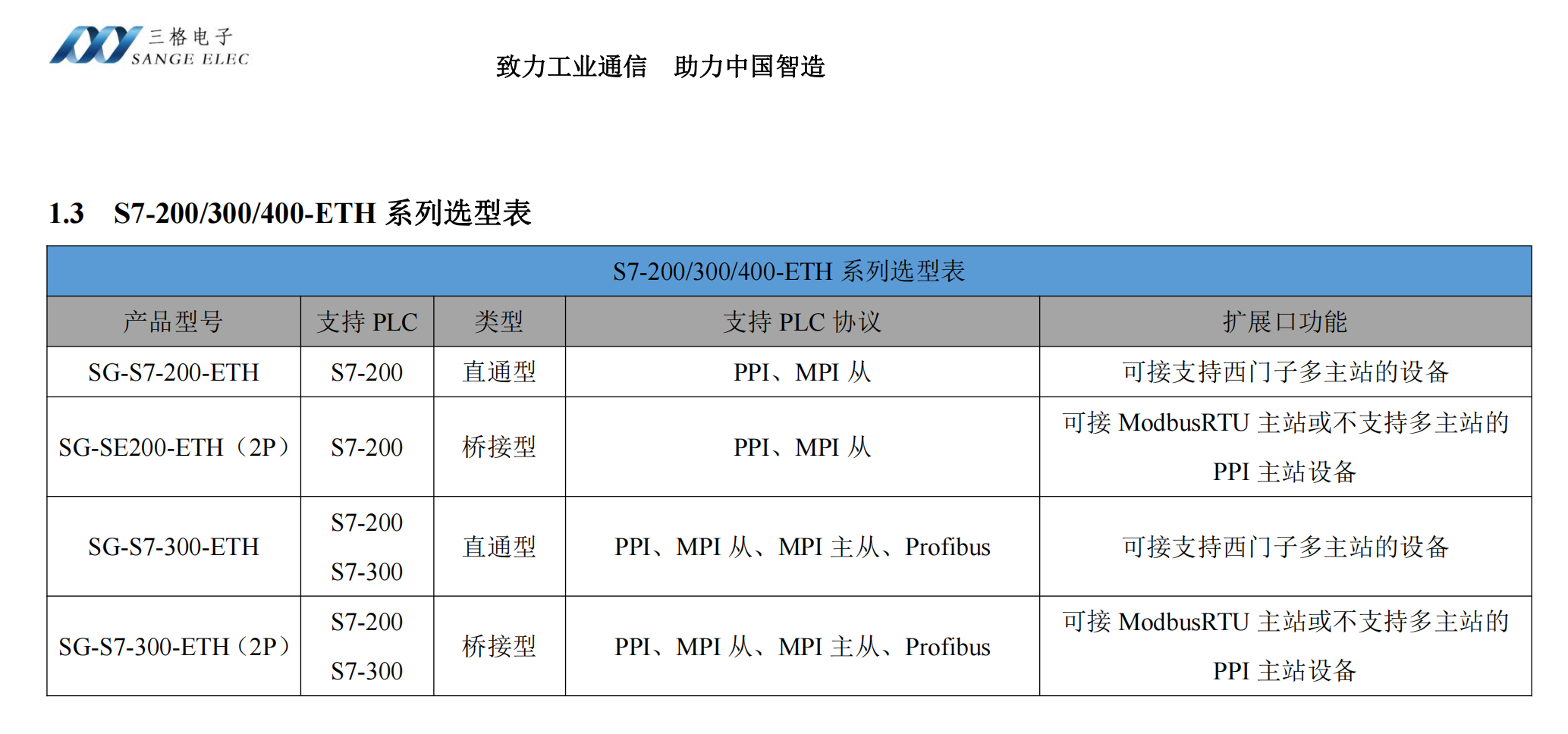

机械参数

/images/admin/upload/20250224/da207d45e203d73d7a435ff3ff7075eb.png

说明书

西门子PLC串口转网口模块 v1.0 20250311(1).pdf

说明书下载

软件下载

西门子PLC串口转网口模块尺寸stp文件

s7eth-0-b_asm(1)上盖.stp

西门子PLC串口转网口模块尺寸stp文件

s7eth-01-b(1)下盖.stp

西门子PLC串口转网口模块尺寸stp文件

s7eth-02-b(1)整体.stp

西门子PLC串口转网口模块配置文件

S7200_300_400_ETH v1.0(正式) 20250325.exe

认证

/images/admin/upload/20250224/8d847e7a421d22e12859f65089caef29.png

视频

Profinet转4路Modbus RTU网关

本产品是Profinet和Modbus RTU网关，使用数据映射方式工作。本产品在Profinet侧作为Profinet从站，接西门子PLC如1200、1500、200Smart等；在Modbus RTU侧做为RTU主站或从站，接ModbusRTU从站如变频器、流量计、温度采集模块等，或者接ModbusRTU主站如PLC、上位机等。使用场景1：Profinet主站读写Modbus RTU从站，使用场景 2：Profinet 主站和 Modbus 主站交换数据。

Profinet 转 EtherCAT 主站网关

本产品是 PN(Profinet)和 ECAT(EtherCAT)网关，通过数据映射方式工作。本产品在 PN 侧作为 PN IO 从站，接西门子 PLC 的 Profinet 口；在 ECAT 侧做为 ECAT 主站，接 ECAT 从站，如伺服驱动器、变频器等。使用场景：西门子 PLC 使用 Profinet 控制 ECAT 从站。

CAN转Modbus-RTU网关

SG_CAN_Modbus 是一款用于 CAN-Bus 现场总线与RS-232 总线或RS-485总线之间数据转换的协议型转换器，支持标准 Modbus RTU 协议。集成1路RS-232 通道、1 路 RS-485 通道、1 路 CAN-Bus 通道，可以方便地嵌入使用RS-232接口和 RS-485 接口的节点上，在不需要改变原有硬件结构的前提下使设备获得CAN-Bus 通讯接口，实现 RS-232 或 RS-485 设备与 CAN-Bus 网络之间的连接及数据通讯。

EtherCAT转CANopen/CAN网关

本产品是ECAT(EtherCAT)和CANOPEN(CAN OPEN)/CAN(自由口)网关，使用数据映射方式工作。本产品在ECAT侧作为从站，接ECAT主站，如TwinCAT、CODESYS、PLC等；在CANOPEN侧作为CANOPEN主站，接CANOPEN设备，如伺服、变频器、电机等；在CAN(自由口)模式下CAN口为自由口，用户可以自由收发CAN报文。

EtherNet/IP转Modbus TCP协议网关

本网关可以实现将 Modbus TCP 接口设备连接到EtherNet/IP网络中。用户不需要了解具体的 Modbus TCP 和 EtherNet/IP 协议即可实现将Modbus TCP 设备挂载到 EtherNet/IP 接口的 PLC 上，并和Modbus TCP 设备进行数据交互。在 EtherNet/IP 侧作为从站，在Modbus TCP 侧既可以作为主站又可以作为从站，可以比较容易实现 Modbus TCP 与EtherNet/IP的互连。

EtherNet/IP 转Modbus协议网关

本网关可以实现将 Modbus 接口设备连接到EtherNet/IP网络中。用户不需要了解具体的 Modbus 和 EtherNet/IP 协议即可实现将Modbus 设备挂载到 EtherNet/IP 接口的 PLC 上，并和 Modbus 设备进行数据交互。在 EtherNet/IP 侧作为从站，在Modbus 侧既可以作为主站又可以作为从站，可以比较容易实现 Modbus 与 EtherNet/IP 的互连。
