官方电话：

17602602061

协议网关

订货号：SG-TCP-IEC103

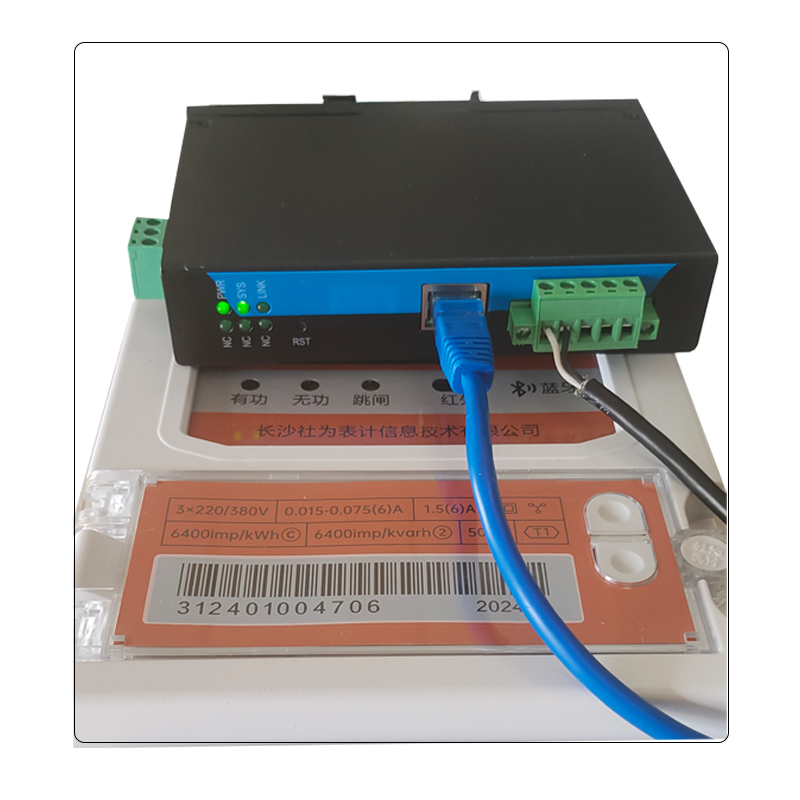

IEC103转ModbusTCP网关

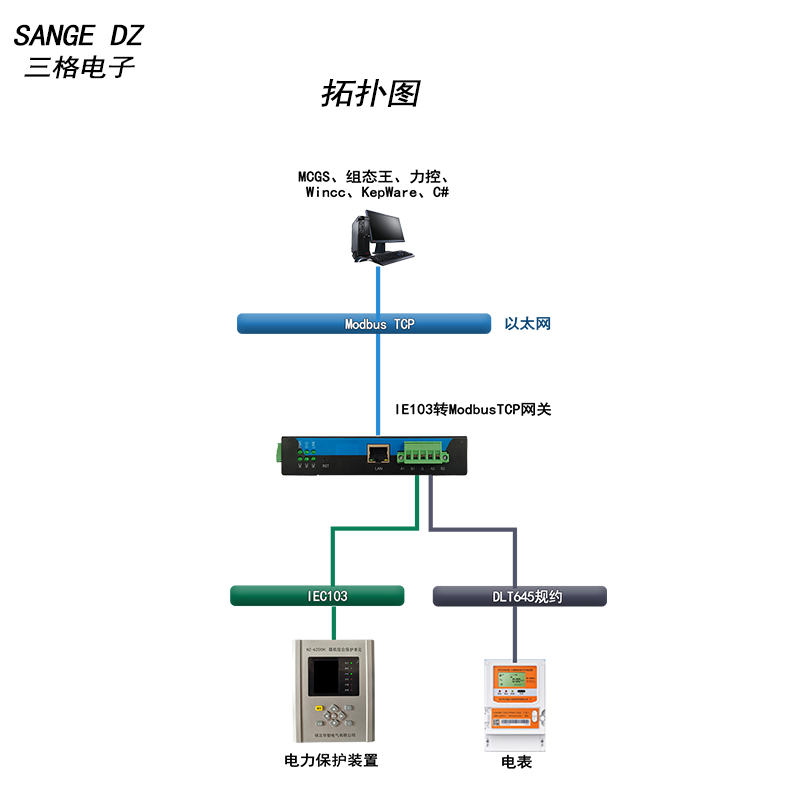

IEC103转ModbusTCP网关型号SG-TCP-IEC103，是3044AM永利集团推出的工业级网关（以下简称网关），主要用于IEC103数据采集、DLT645-1997/2007数据采集，IEC103支持遥测和遥信，可接微机综合保护单元、电力系统微机保护单元、电表等，将采集到的数据转换为ModbusTCP协议数据，对接ModbusTCP主站、组态屏、MES系统等。

说明书下载

详情下载认证视频相关产品

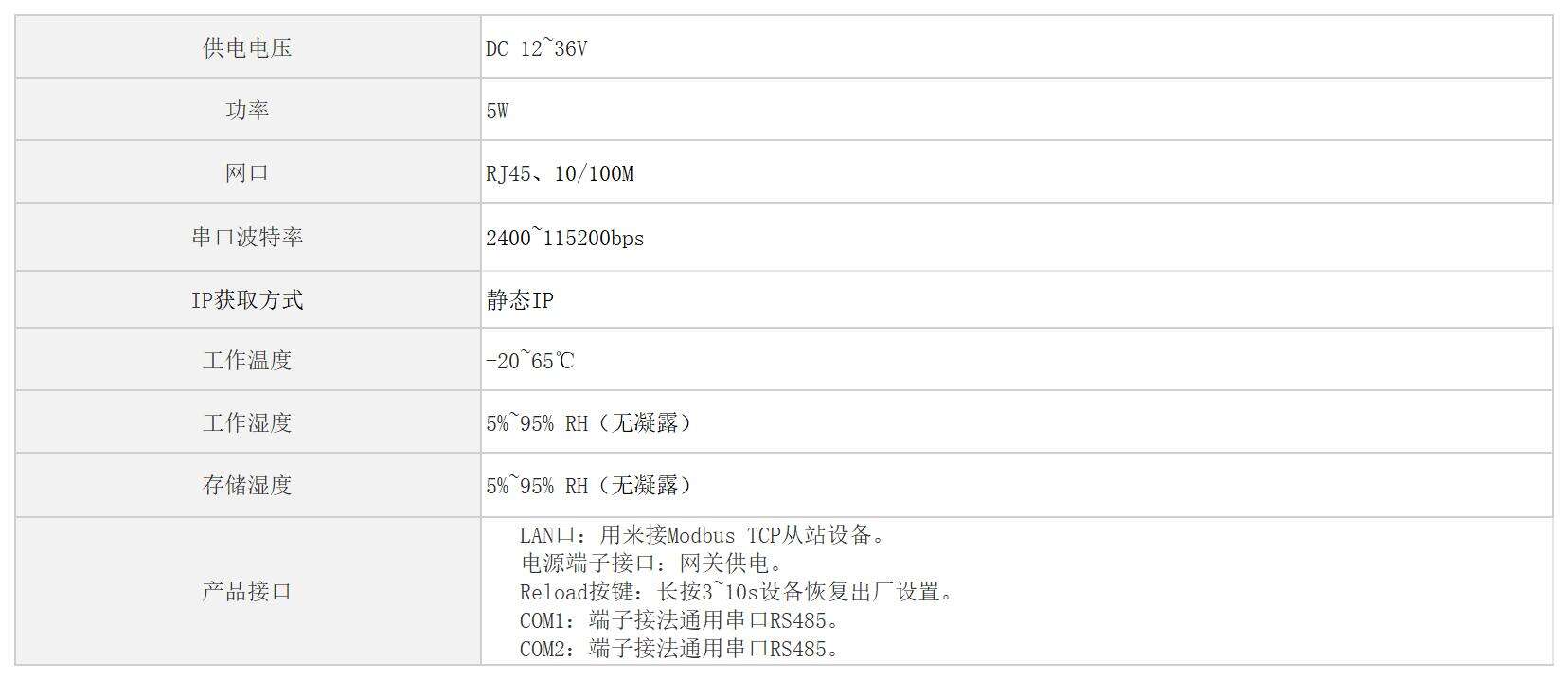

技术信息

/images/admin/upload/20241219/8ea7694ff0d65080ce710d4d8582c005.jpg

安全及保护

/images/admin/upload/20241219/75fbc2831e616133db461192023c8860.jpg

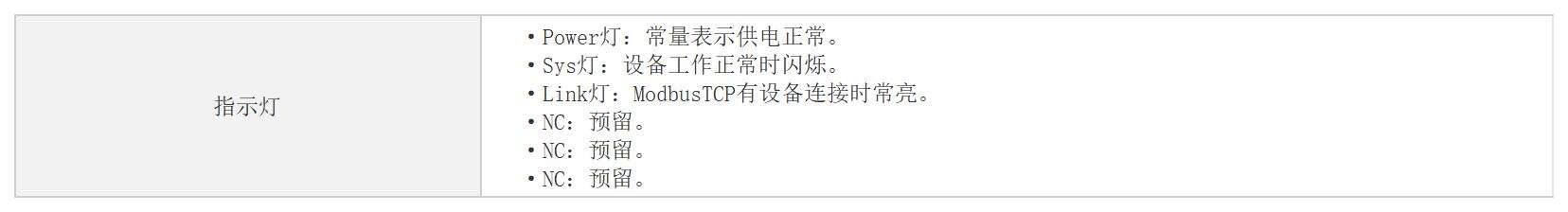

接线参数

/images/admin/upload/20241219/2bd75d0156e20bfd4d1a142fc9386146.jpg

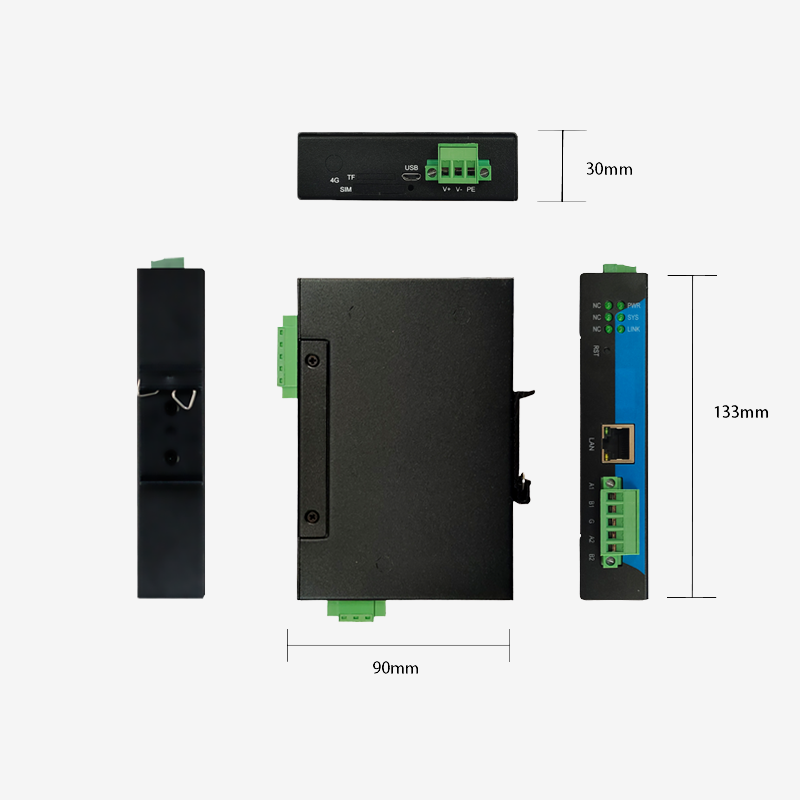

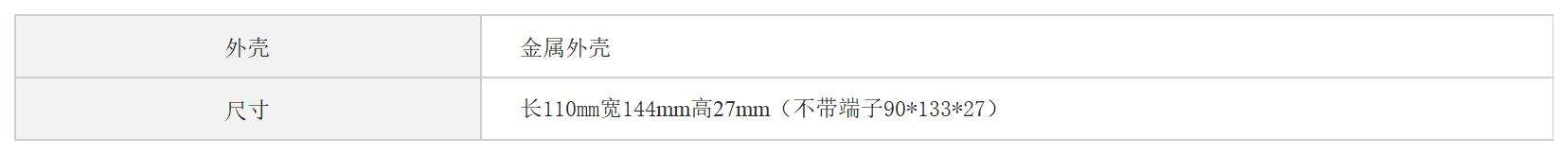

机械参数

/images/admin/upload/20241219/e7700a8919101cc888960d1891496f25.jpg

说明书

IEC103转ModbusTCP网关说明书_V1.0.0.pdf

说明书下载

软件下载

IEC103转ModbusTCP网关配置文件

TCP-IEC103 v1.0.exe

IEC103转ModbusTCP网关配置文件

10-外壳CAD图纸.dwg

认证

视频
