协议网关

订货号：SG-CJCP-110

欧姆龙CJ/CP系列PLC串口转网口模块

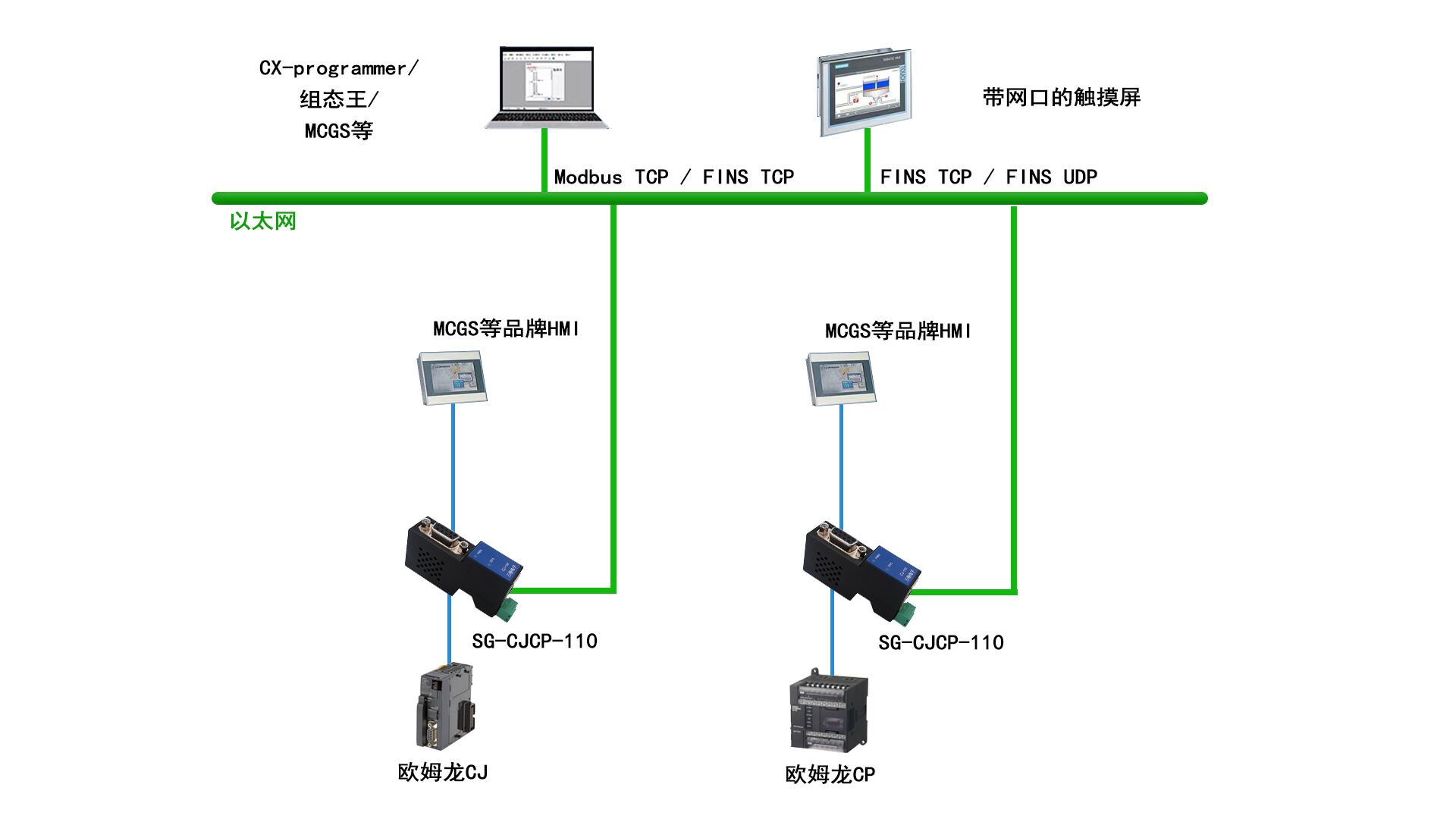

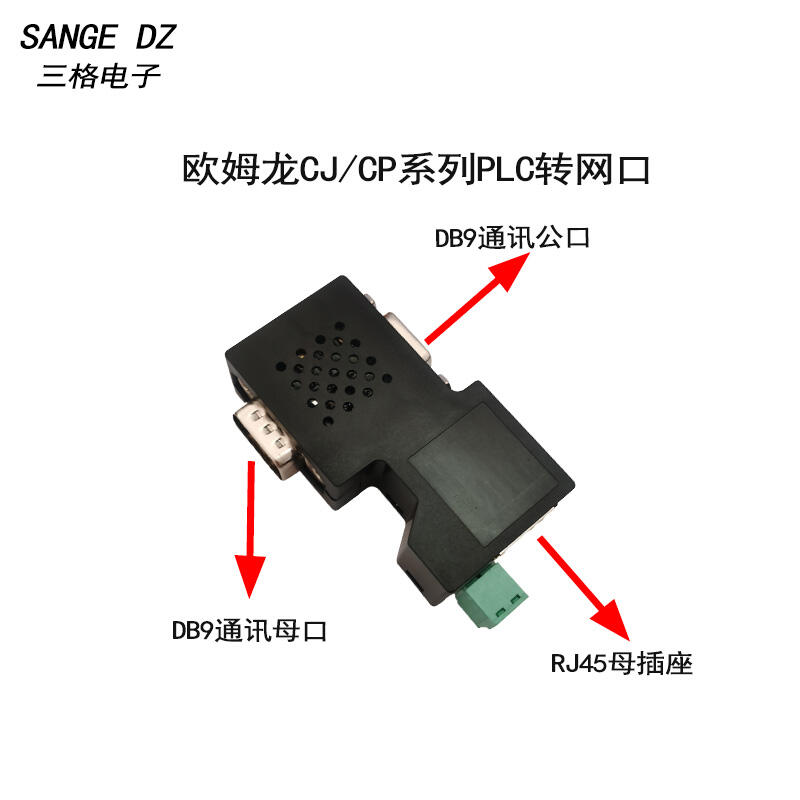

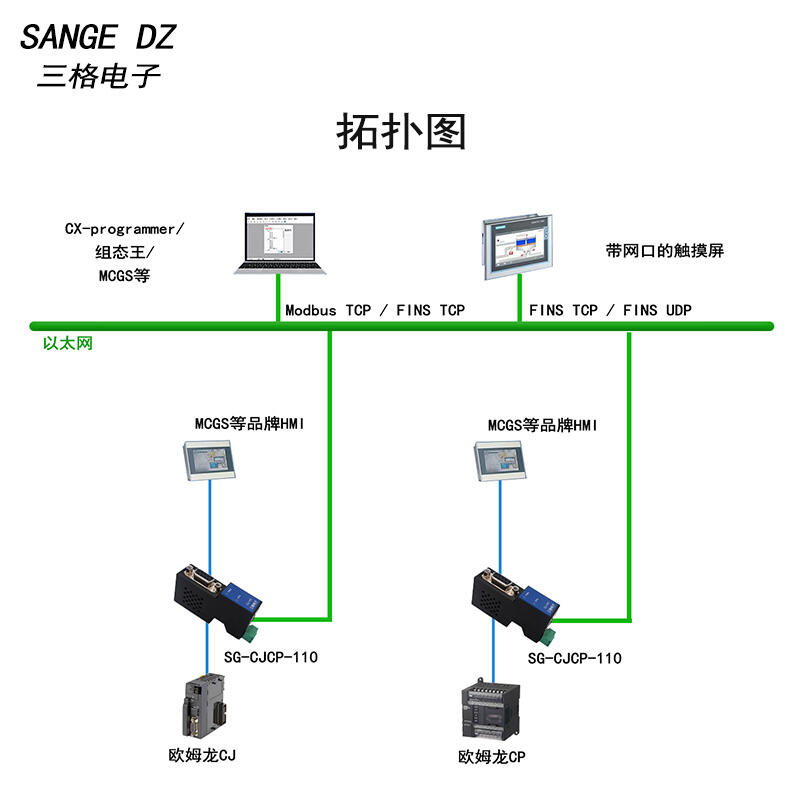

本产品用于欧姆龙CJ/CP系列的PLC（包括CP1E、CP1L、CP2E、CJ1H/CJ2H、CJ1M/CJ2M等）拓展网口功能，为满足工厂建立现代化网络监控系统而设计，网口支持FINS TCP协议、FINS UDP、Modbus TCP协议。 SG-CJCP-110采用模块化设计，在不影响PLC编程口原有功能的情况下，可通过模块网口监控PLC内部数据，以及程序上下载等功能。模块本身支持从PLC MD9接口直接取电，无需额外电源，方便现场安装。

说明书下载

详情下载认证视频相关产品

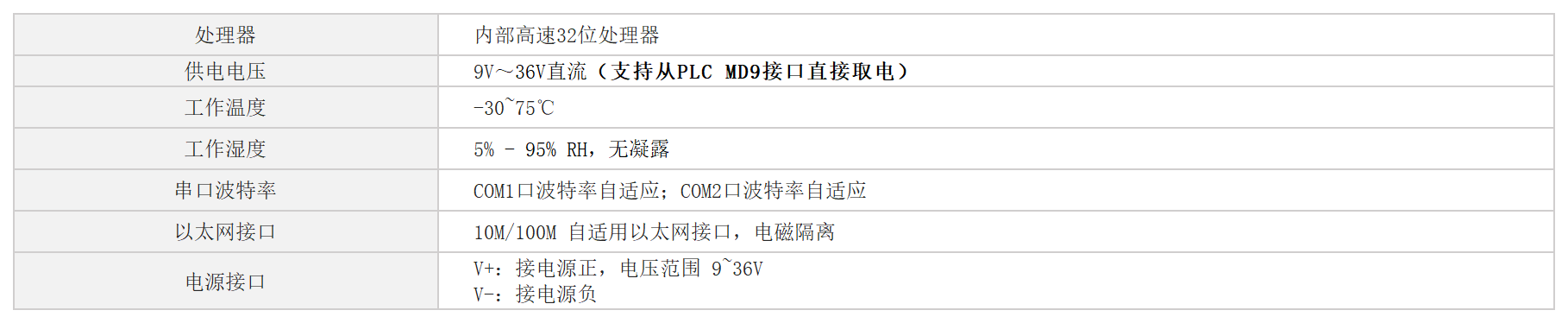

技术信息

/images/admin/upload/20250410/0f53b1872e96a1271fe26e1d337e6d60.png

安全及保护

/images/admin/upload/20250224/ad457774e46395b1db6ec7560f668b13.png

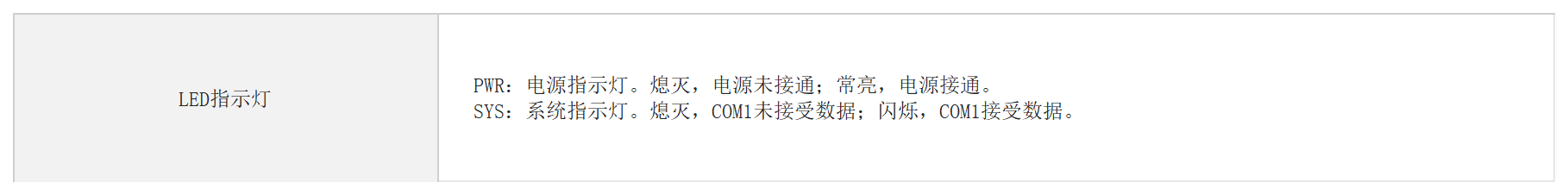

接线参数

/images/admin/upload/20250410/e57a5798d2df876363e8ea190f64f7e2.png

机械参数

说明书

欧姆龙CJ和CP系列PLC串口转网口模块说明书.pdf

说明书下载

软件下载

欧姆龙CJ系列PLC串口转网口模块尺寸stp文件

s7eth-02-b(1).stp

欧姆龙CJ系列PLC串口转网口模块尺寸stp文件

s7eth-0-b_asm(1).stp

欧姆龙CJ系列PLC串口转网口模块尺寸stp文件

s7eth-01-b(1).stp

欧姆龙CJ系列PLC串口转网口模块配置文件

SG-CJCP-110 v1.0.exe

认证

/images/admin/upload/20250224/8d847e7a421d22e12859f65089caef29.png
