协议网关

订货号：SG-FX-210

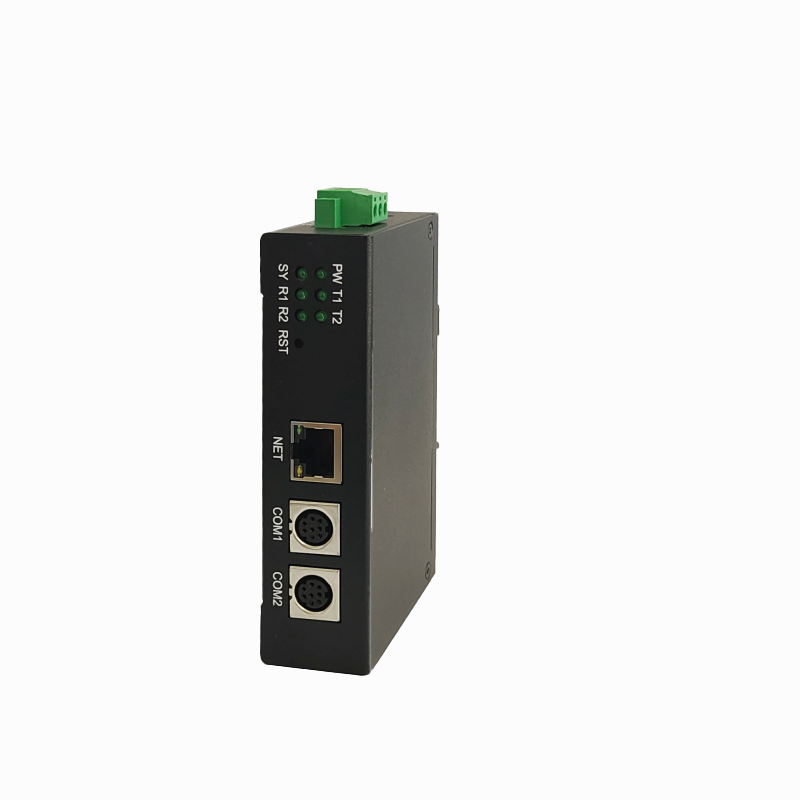

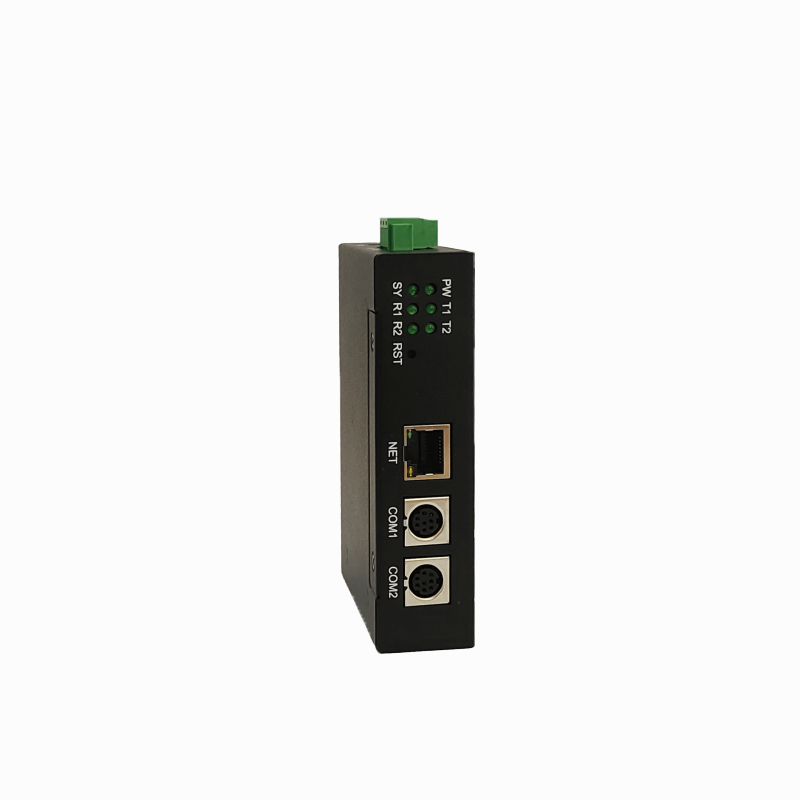

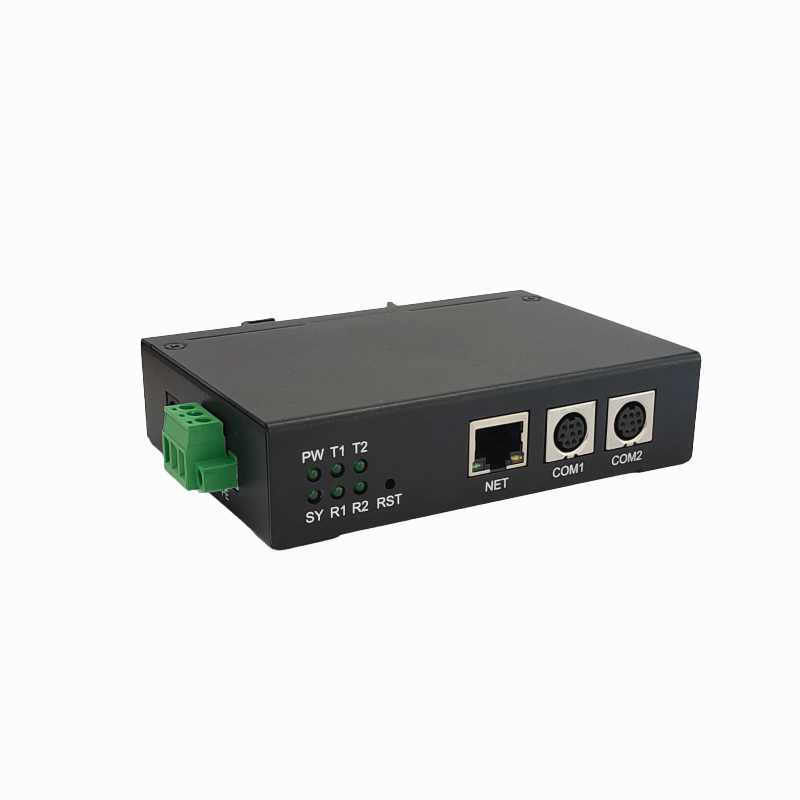

三菱FX系列PLC转网口

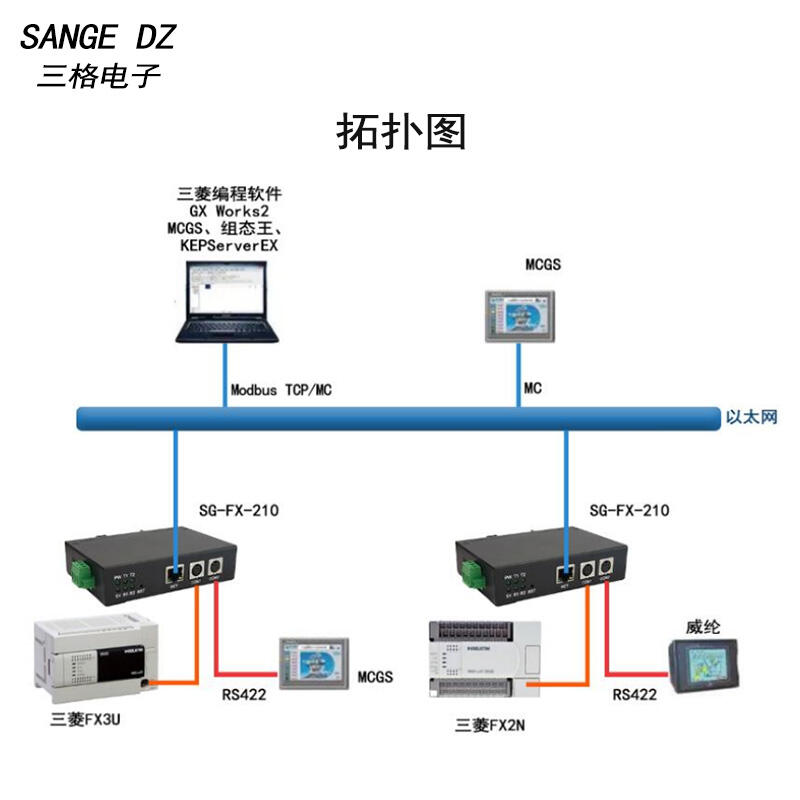

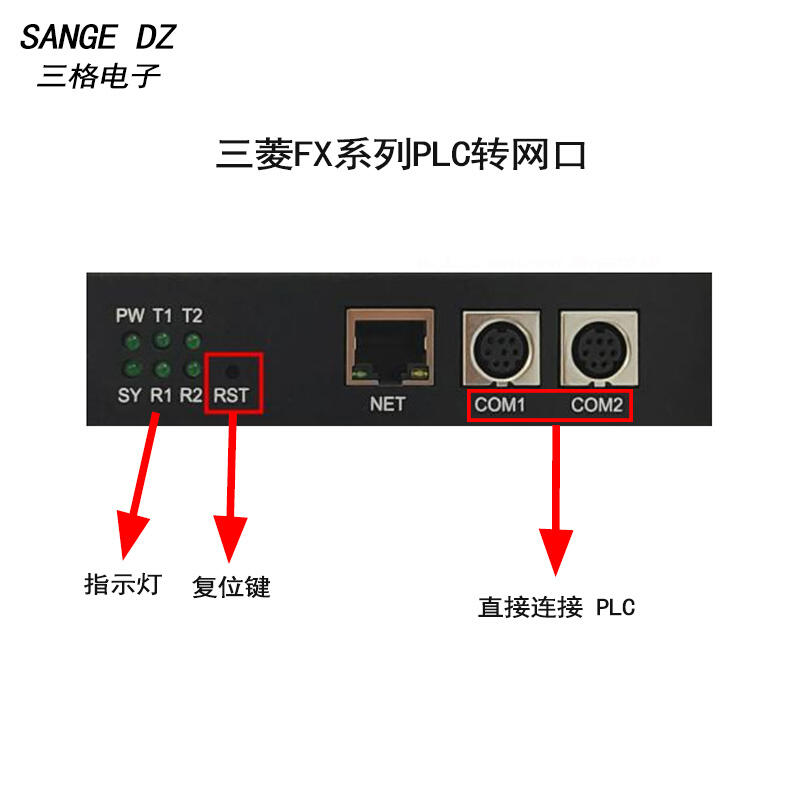

本产品用于三菱 FX1N/1S/2N/3S/3G/3GC/3U/3UC 系列的PLC拓展网口功能，为满足工厂建立现代化网络监控系统而设计，网口支持MELSOFT协议、MC协议、Modbus协议。本产品将PLC编程口跟模块COM1口连接，（如果有触摸屏跟模块COM2口连接），再通过模块的网口就可以轻松的接入网络监控系统，同时还支持编程软件等第三方组态软件通过网络连接到PLC。

说明书下载

详情下载认证视频相关产品

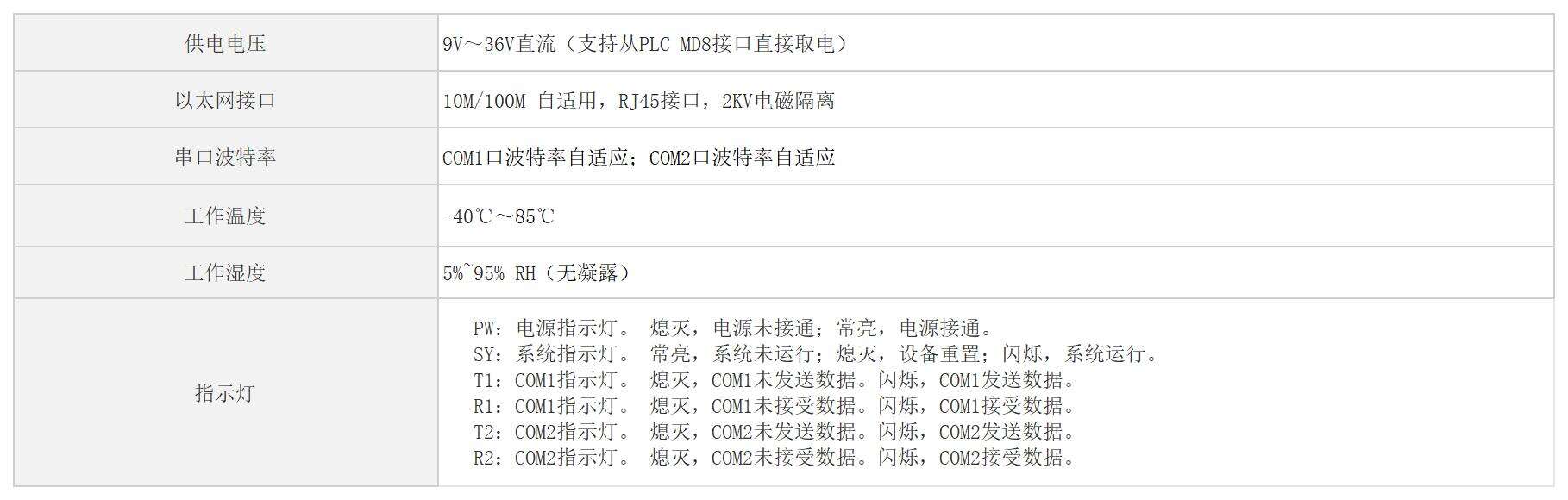

技术信息

/images/admin/upload/20241224/8345d04fb31943725afc829845e06ef6.jpg

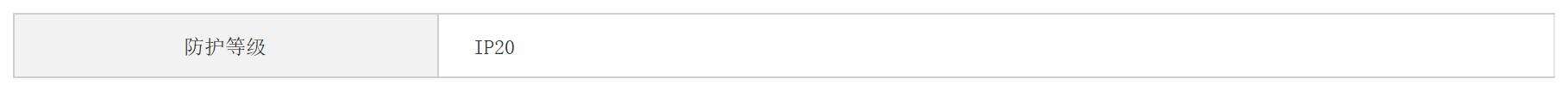

安全及保护

/images/admin/upload/20241224/defa001b722ef0a95bf7ca697cb18e70.jpg

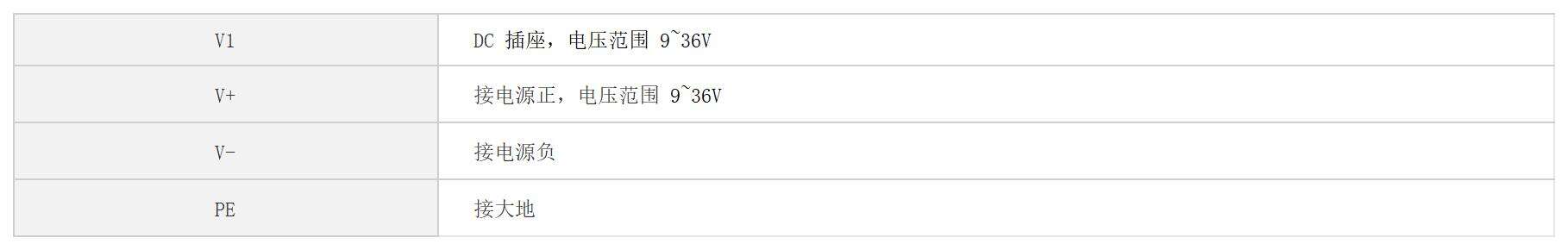

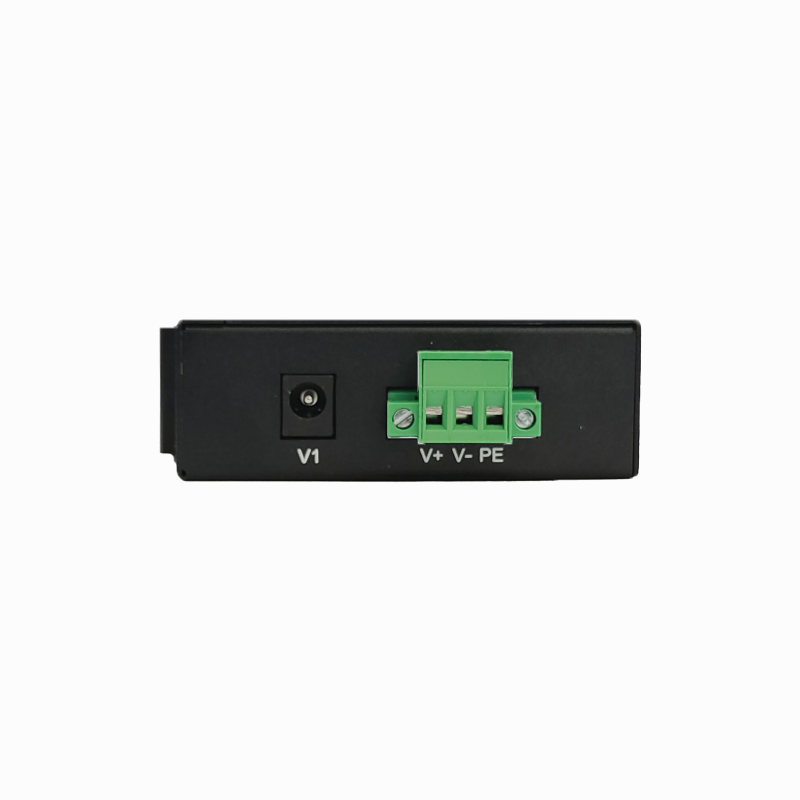

接线参数

/images/admin/upload/20241224/6e75e632f01f3e5aa6c538b6f4c0fa84.jpg

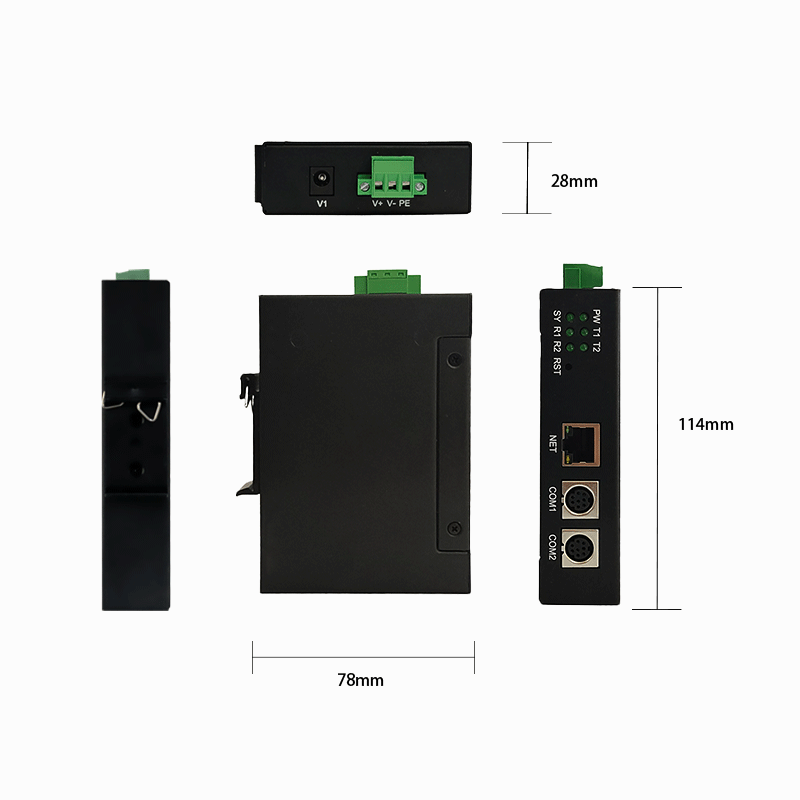

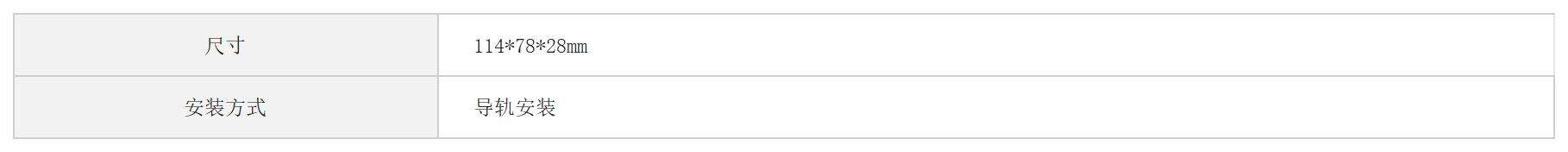

机械参数

/images/admin/upload/20241224/24a3633cf938604e8eef166e0cd3e9af.jpg

说明书

三菱FX系列PLC转网口说明书.pdf

说明书下载

软件下载

三菱FX系列PLC转网口配置文件

SG-FX-210 v1.1.exe

三菱FX系列PLC转网口配置文件

三菱FX转网口外壳CAD图纸.dwg

认证

/images/admin/upload/20241224/372e8b935e46d2ef75d5ddbb3f27a0a1.jpg
