协议网关

订货号：SG-IEC61850-Modbus

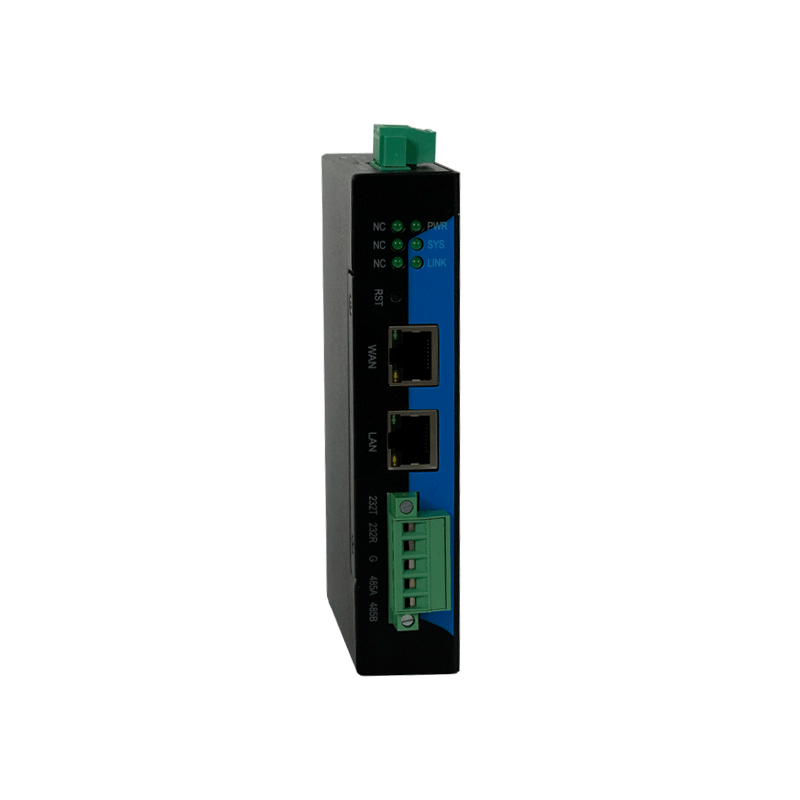

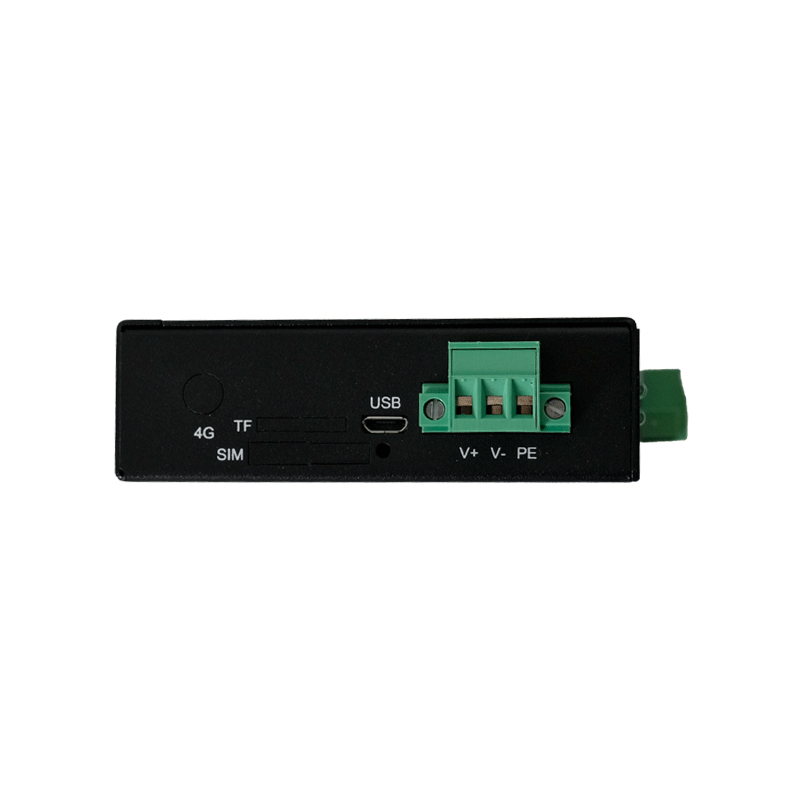

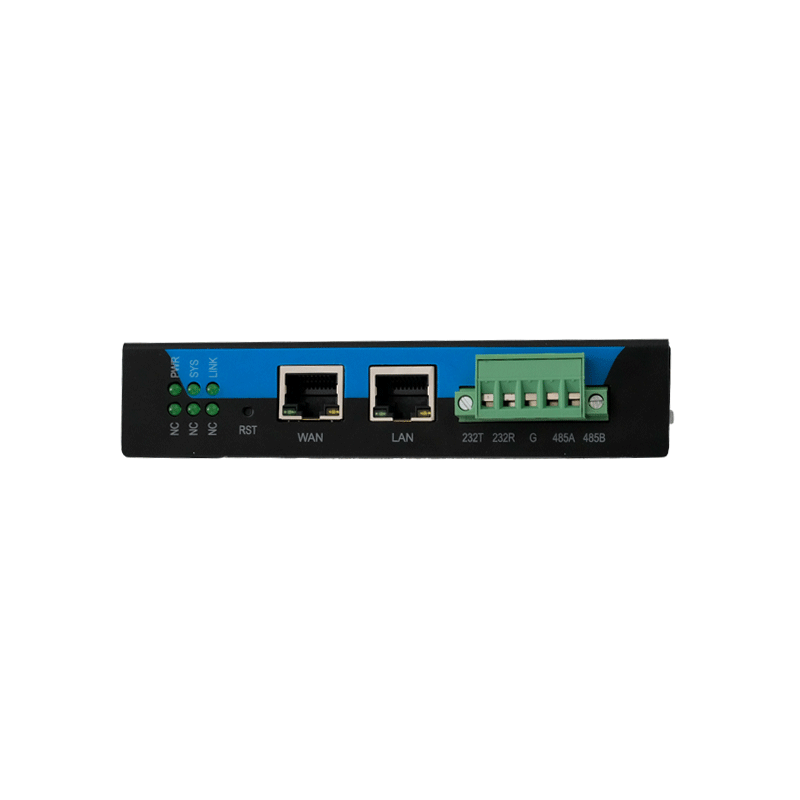

Modbus转IEC61850网关

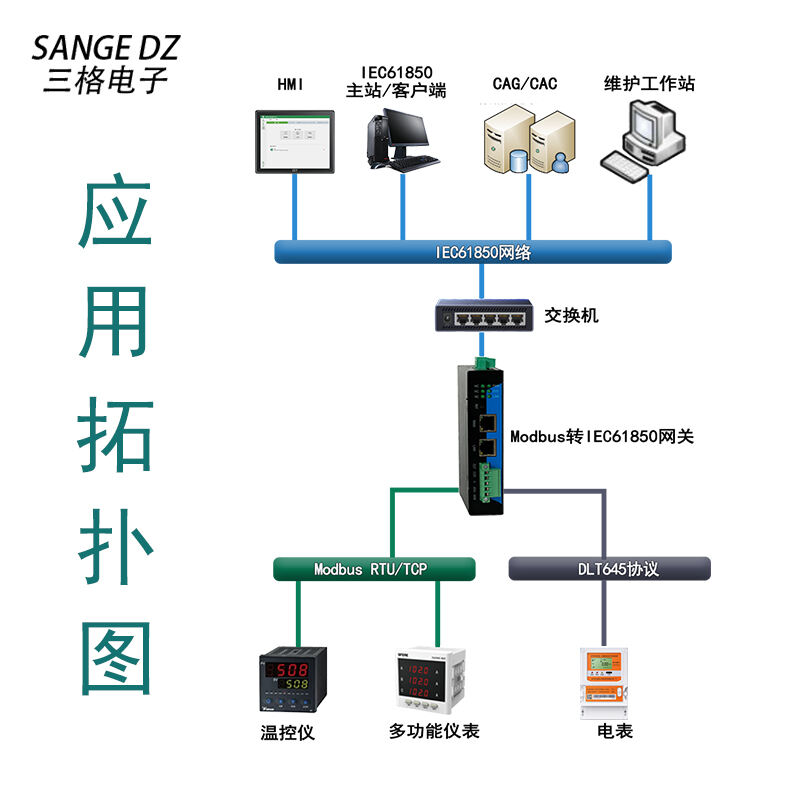

Modbus转IEC61850网关型号SG-IEC61850-Modbus，是3044AM永利集团推出的工业级网关（以下简称盒子或网关），主要用于Modbus RTU/TCP数据采集、DLT645-1997/2007数据采集，可接多功能电力仪表、温控仪、电表等，将采集到的数据转换为IEC61850协议数据。IEC61850实现服务端功能，支持MMS、GOOSE服务，可接入IEC61850网络，对接IEC61850主站、HMI、电力维护工作站等。

说明书下载

详情下载认证视频相关产品

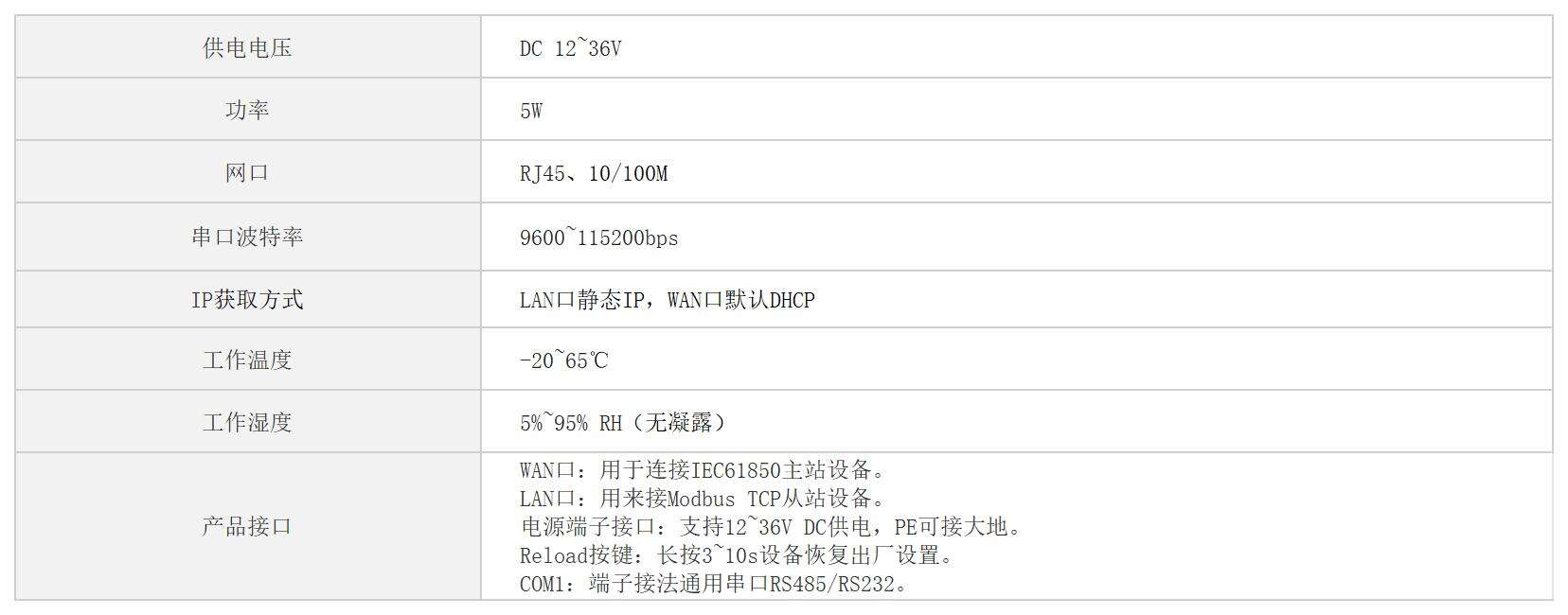

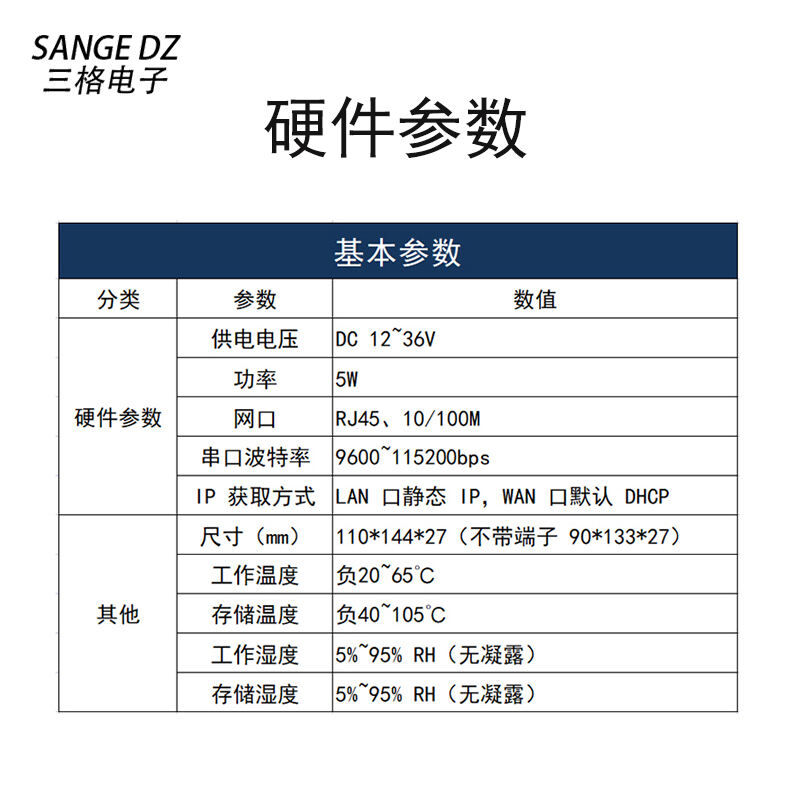

技术信息

/images/admin/upload/20241202/3cecd24fdc4b2d78423ab13d31698a5e.jpg

安全及保护

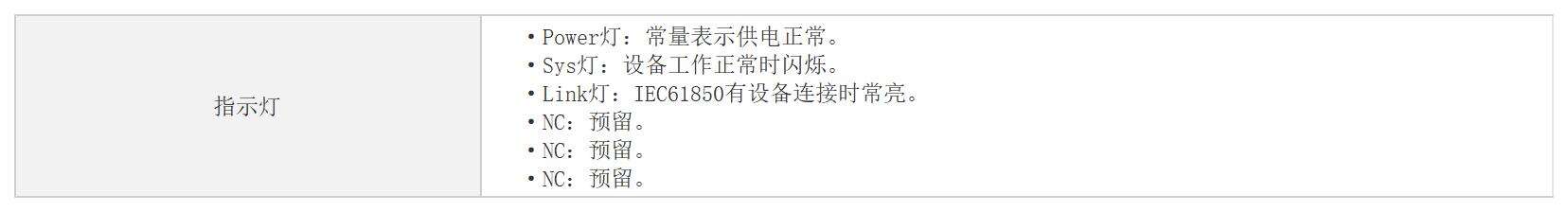

接线参数

/images/admin/upload/20241202/5f05f14f394d1885480d5fd590f5eba8.jpg

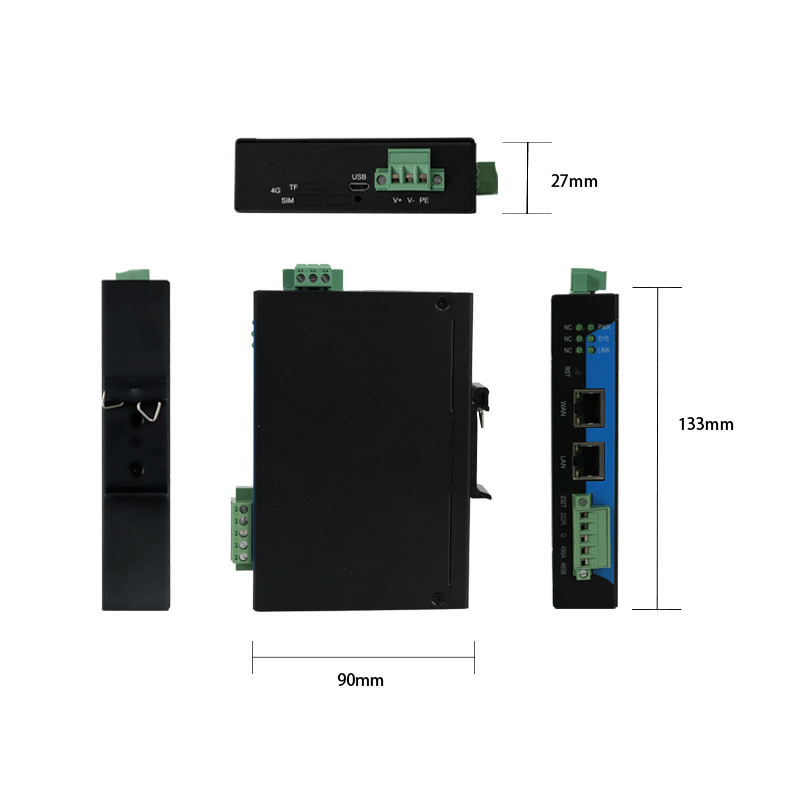

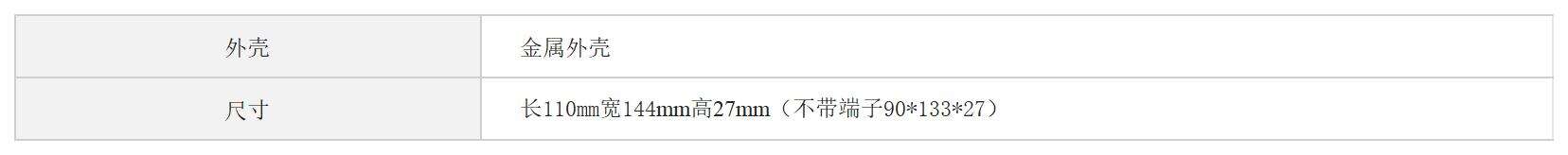

机械参数

/images/admin/upload/20241202/931ce4ac9430c60808285b7d0c81e806.jpg

说明书

Modbus转IEC61850网关说明书_V1.0.0-20241128.pdf

说明书下载

软件下载

Modbus转IEC61850网关配置软件

IEC61850Setup-11.11-4.exe

Modbus转IEC61850网关配置软件

Modbus转IEC61850网关-外壳CAD图纸.dwg

认证

视频
