型号：SG-IOL-A-7-0016P-M12
SG-IOL-A-7-0016N-M12
IO-Link系列集线器是一系列数字量输入输出I/O设备，可以将标准开关量信号接入到此设备。通过此集线器方便的将大量的I/O点位接入到IO-Link主站，进而接入到PLC控制系统。
IO-Link通信接口和8个I/O接口(16个IO点位)均采用M12规范的接口形式。协议符合IO-Link V1.1版本要求，支持COM2通讯速率，可以连接各品牌的IO-Link主站。
高达IP67防护等级。
符合IO-Link V1.1标准。
支持COM2通讯速率。
I/O通道可连接标准开关量信号。
单个I/O端口最大支持500mA输出电流，模块总限流2A。
LED状态显示通讯状态以及I/O点位状态。
接口
1、IO-Link接口为M12-A，针端。
Pin | 功能 |
1 | 供电电源+24V |
2 | NC |
3 | 供电电源GND |
4 | C/Q，IO-Link数据传输通道 |
2、I/O接口为M12-A，孔端。
Pin | |
1 | 供电电压，+24V |
2 | DI/DO 1，信号输入/输出1 |
3 | 0V，供电电源GND |
4 | DI/DO 0，信号输入/输出0 |
5 | NC |
指示灯

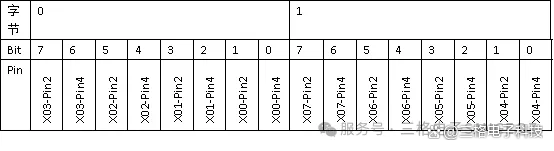

1、过程数据映射
输入数据：
输出数据：
2、ISDU参数
3、系统命令
4、配置参数
