PLC数据采集网关
型号：SG-PLC-Private
产品概述
PLC转Modbus网关型号SG-PLC-Private（PLC私有协议网关），是3044AM永利集团推出的工业级网关（以下简称网关），主要用于在不需要对PLC编程的情况下将PLC数据映射到Modbus TCP(映射的方式符合PLC工程师使用习惯)，配置简洁使用方便。支持西门子、三菱、欧姆龙、罗克韦尔、台达、信捷、汇川、施耐德等厂商的PLC映射到Modbus TCP。支持S7、PPI、MC-1E、MC-3E、三菱FX系列编程口、Fins、EtherNet/IP、Modbus TCP/RTU/ASCII等协议。连接到服务器或者DCS端的方式有网口和WiFi两种方式可以选择。使用框图如下：
编辑搜图
产品展示
编辑搜图
请点击输入图片描述（最多18字）
基本参数
分类 | 参数 | 数值 |
硬件参数 | 供电电压 | DC 12~36V |
功率 | 5W | |
网口 | RJ45、10/100M | |
WIFI | 2.4G | |
串口波特率 | 9600~115200bps | |
IP获取方式 | LAN口静态IP，WAN口默认DHCP | |
其他 | 尺寸（mm） | 110*144*27（不带端子90*133*27） |
工作温度 | -20~65℃ | |
存储温度 | -40~105℃ | |
工作湿度 | 5%~95% RH（无凝露） | |
存储湿度 | 5%~95% RH（无凝露） |
硬件介绍
产品外观

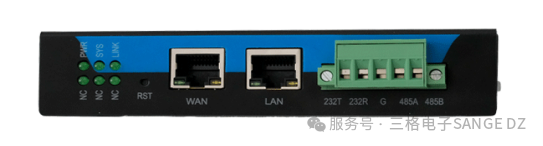

产品接口
WAN口：用于连接Modbus主站设备。
LAN口：用来接PLC。
电源端子接口：网关供电。
Reload按键：长按3~10s设备恢复出厂设置。
天线接口：WIFI 天线。
COM1：端子接法通用串口RS485/RS232。
天线接口
设备提供一个WIFI天线接口，接2.4G WIFI天线。
WAN口
设备提供1个WAN口，可用于连接Modbus主站设备。
LAN口
设备提供1个LAN口，连接PLC。

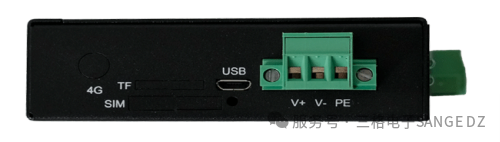

电源端子
V+、V-为设备供电口，支持12~36V DC供电，PE可接大地。
Reload按键
长按3~10s设备恢复出厂设置，设备恢复出厂设置LAN口默认IP为192.168.1.37。
COM1
插拔式接线端子，支持一路RS485/RS232，不能同时使用。
引脚序号 | 功能 |
1 | RS232_TX |
2 | RS232_RX |
3 | GND |
4 | RS485_A |
5 | RS485_B |
指示灯
Power灯：常量表示供电正常。
Sys灯：设备工作正常时闪烁。
Link灯：Modbus TCP有设备连接时常亮。
NC：预留。
NC：预留。
NC：预留。

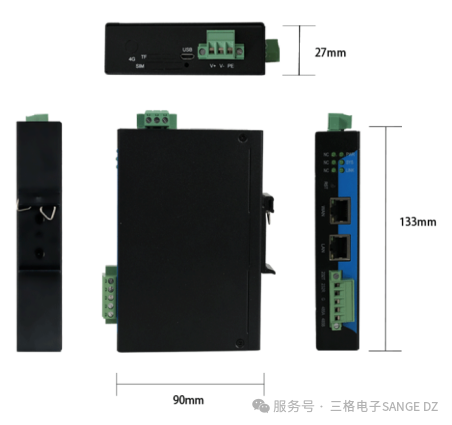

产品尺寸
